Large Tamiya — классический разъём для силовых цепей
Разъёмы типа Large Tamiya десятилетиями применяются в радиоуправляемых моделях, страйкбольных автоматах, зарядных устройствах и другом оборудовании. Они отличаются простотой подключения, надёжной фиксацией и хорошей пропускной способностью. Комплект из трёх разъёмов от AGR (арт. 008-2) содержит все необходимые детали для ремонта или апгрейда ваших аккумуляторов и приводов.

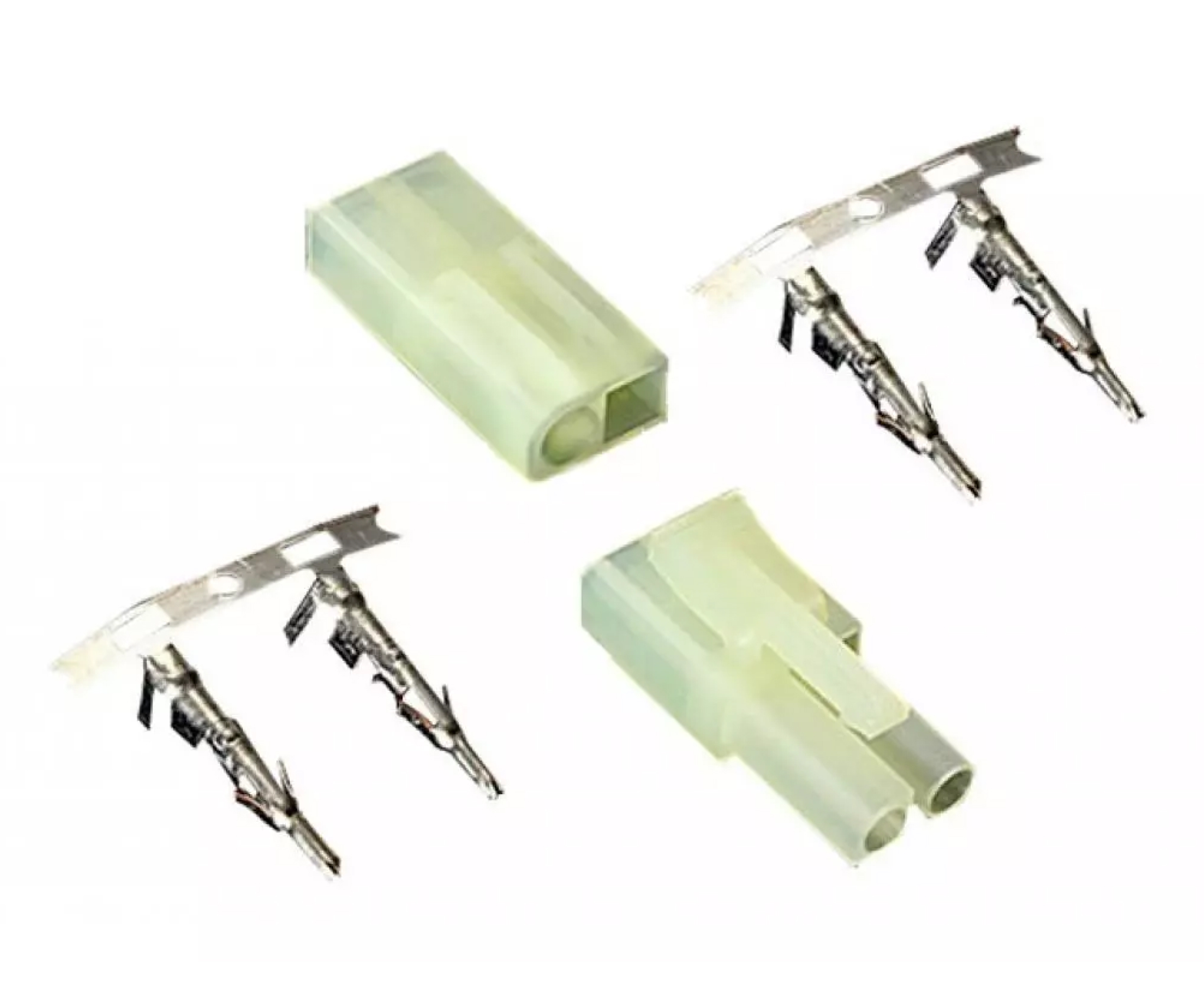

Что входит в один комплект (на один разъём)
-
Пластиковый корпус «папа» (штепсель, подключается к аккумулятору или выходу)
-
Пластиковый корпус «мама» (гнездо, устанавливается на прибор или провод)
-
Два металлических контакта (латунные или лужёные, под пайку)

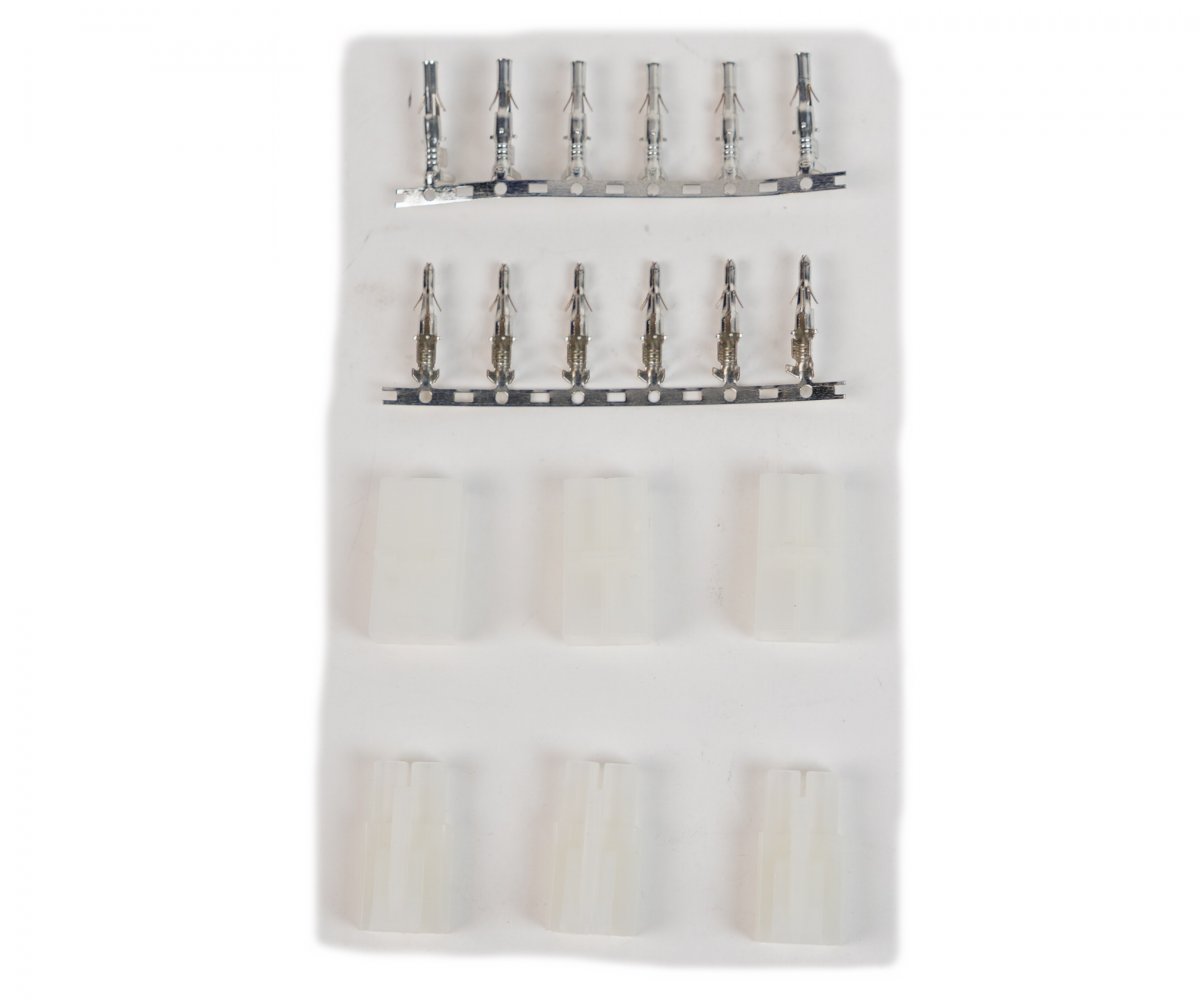

В наборе 3 таких комплекта, то есть вы получаете три полноценных разъёма (каждый включает и «папу», и «маму»). Всего в упаковке: 3 пластиковых корпуса «папа», 3 пластиковых корпуса «мама», 6 металлических контактов.
Область применения
-
Замена повреждённого разъёма на аккумуляторе Li-Po / NiMH (при пайке соблюдайте полярность)
-
Замена разъёма на страйкбольном автомате AEG (обычно провода идут от контактной группы к гирбоксу)
-
Ремонт или изготовление зарядных устройств, переходников, удлинителей
-
Использование в радиоуправляемых моделях (машинки, самолёты, лодки), где применяется Large Tamiya
Преимущества оригинальных разъёмов AGR
-
Точная геометрия корпусов — лёгкое соединение и надёжная фиксация без люфта
-
Металлические контакты с достаточным сечением для токов до 15–20 А (в страйкболе этого более чем достаточно)
-
Термостойкий пластик не деформируется при пайке (при аккуратном обращении)
-
Стандартная цветовая маркировка (чёрный корпус «мама», возможно прозрачный или чёрный «папа»)
Как правильно паять разъём Large Tamiya
-
Зачистите концы проводов (~5 мм).
-
Наденьте пластиковые корпуса на провода (сначала на один провод, потом на другой, чтобы не забыть).
-
Припаяйте провода к металлическим контактам: красный («+») к контакту с большим отверстием, чёрный («-») к контакту с меньшим отверстием (стандарт полярности Tamiya).
-
Вставьте контакты в корпуса до щелчка.
-
Соедините «папу» и «маму» для проверки.
Технические характеристики (сводка):
| Параметр | Значение |
|---|---|
| Производитель | AGR |
| Артикул | 008-2 |
| Тип разъёма | Large Tamiya (стандартный) |
| Комплектация (на 1 разъём) | 1 шт. «папа» (штепсель), 1 шт. «мама» (гнездо), 2 металлических контакта |
| Количество разъёмов в упаковке | 3 (три независимых набора) |
| Материал | Пластик (корпуса), металл (контакты) |
| Максимальный ток | до 20 А (рекомендовано) |
| Совместимость | Любые устройства с разъёмами Large Tamiya |
| Размеры упаковки | 150×100×20 мм |
| Вес (брутто) | 15 г |
Рекомендации
-
Перед пайкой убедитесь, что вы правильно определили полярность аккумулятора и привода.
-
Не перегревайте контакты паяльником, чтобы пластик не расплавился.
-
После пайки проверьте соединение на надёжность: контакт не должен болтаться в корпусе.
-
Храните неиспользованные разъёмы в сухом месте.
